진단 및 오버홀

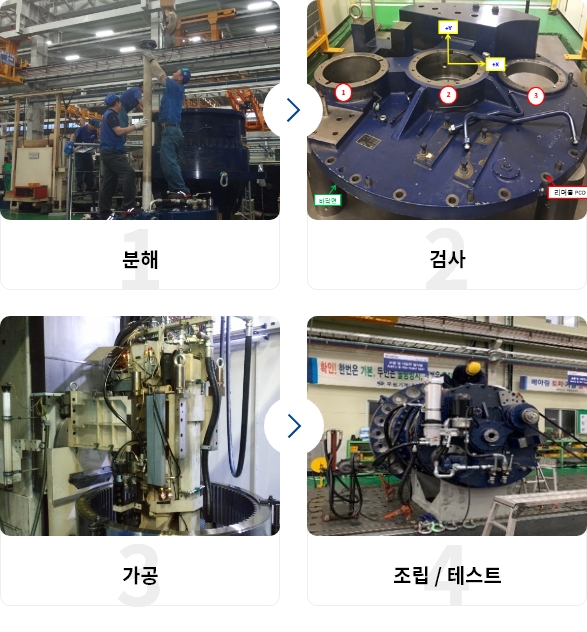

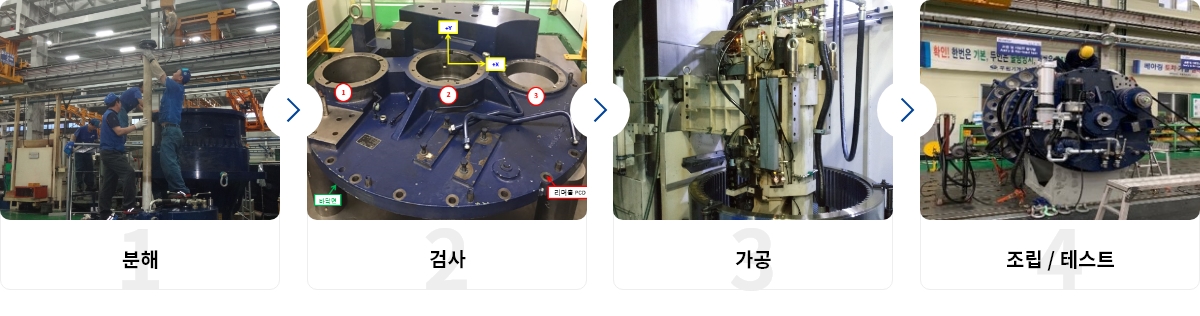

손상된 제품을 분해하여 문제의 원인을 정확히 파악하고 부품교체 및 수리, 재조립과 테스트를 통하여 새로운 제품의 품질과 성능 수준으로 향상시킵니다.
사례연구 (CASE STUDY)
현상
1,200RPM으로 회전시 과도한 진동발생
추정원인

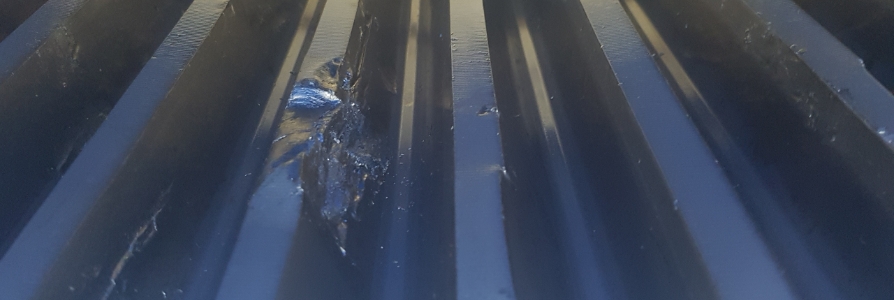

기어잇빨 30개중, 잇빨 하나가 파손된 것으로 추정
1,200RPM에서 1회전 하는 시간은 50m/sec이며, 진동파를 확인하였을때 50m/sec마다 충격이 있는 것으로 확인
분석 및 결론
진동 스펙트럼은 기어의 손상을 찾는데 결정적인 증거를 제공하였습니다.
스핀 주파수(20Hz)는 스펙트럼에서 볼때 매우 작은 반면, 기어 메쉬 주파수(600Hz)는 2배수(1200Hz)로 매우 큰 것으로 나타났다.
일반적으로 기어 손상이 있으면 메쉬 주파수는 2배로 커집니다.
조치
손상된 기어 교체진행

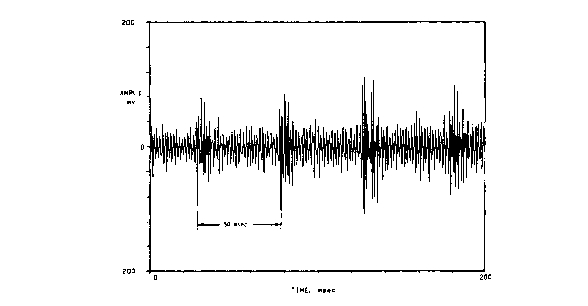

- 손상된 기어의 진동신호

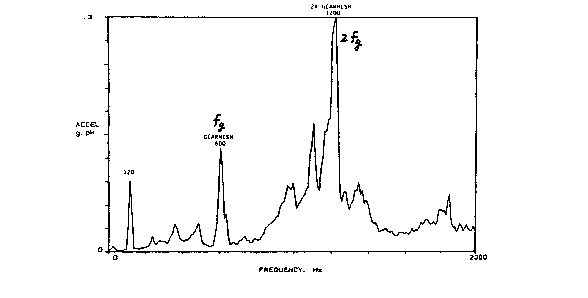

- 손상된 기어의 진동신호 스펙트럼
