에너지산업 및 중장비
우림피티에스는 건설 중장비에 들어가는 주행, 선회용 감속기 및
마이닝용 중장비, 설비등에 사용되는 초대형 기어를 제작, 공급하고 있습니다.

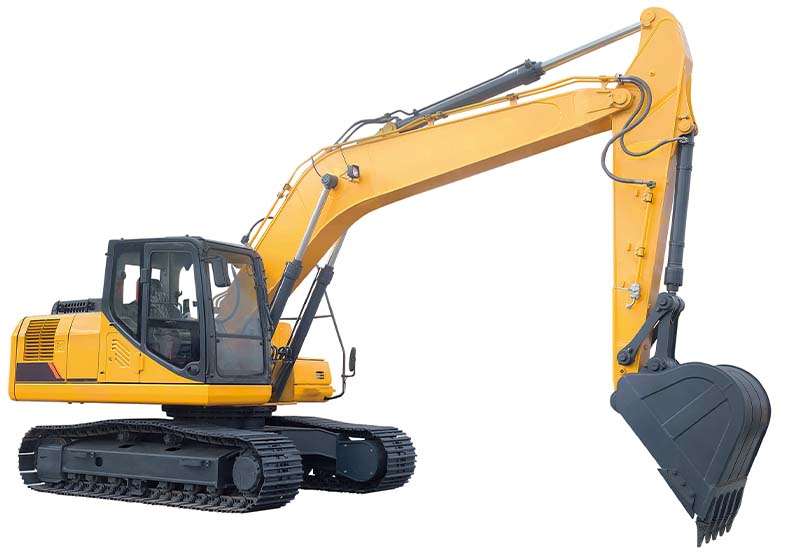

주행 감속기
- 굴착기 구동부에 들어가는 주행용 감속기로
다양한 톤수의 라인업을 자랑합니다.
적용
- Excavators
- Crawler cranes
- Crawler drill
- Crusher
- Screen
특징
- 01
- 열악한 사용조건 속에서 우수한 성능을 자랑합니다.
- 02
- 긴 수명(내구성)을 자랑합니다.
- 03
- 엄격한 내구성 테스트와 필드검증을 통해 안정성이 검증되었습니다.
- 04
- 고객 요구사항을 반영하였습니다.
| 적용중량 | 모델 | 감속기 | ||
|---|---|---|---|---|
| 감속비(I) | 최대 출력 토르크 |
최대 출력 속도 |
||
| 톤 | - | Nㆍm | RPM | |
| 7~8 | DM09VD | 45.97 | 10,790 | 60 |
| 8~10 | TM10VD | 54.47 | 12,250 | 70 |
| 12~14 | TM18VC | 53 | 20,600 | 60 |
| 14~16 | TM22VC | 53.71 | 23,340 | 60 |
| 15~18 | TM30VD | 39.14 | 34,200 | 56 |
| 20~26 | TM40VD | 49.95 | 45,610 | 60 |
| 30~34 | TM60VD | 46.12 | 68,640 | 52 |
| 36~42 | TM70VD | 54.47 | 78,400 | 45 |
| 80 | 31ND~40070 | 120.45 | - | - |
| 150 | 150T | 300.813 | - | - |
| 250 | 250T | 453.067 | - | - |

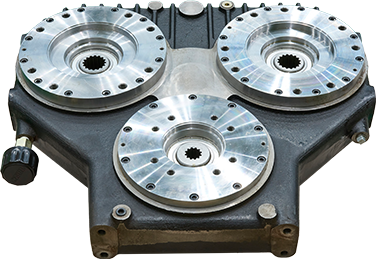

PTO 감속기
-
대형 굴착기의 연료효율(유압펌프 선택적 기동)을 향상 시켜 연료 소비량을
최소로 할 수 있도록 하여 친환경 고효율의 굴착기가 되도록 하는 부품입니다.
적용
-
- Excavators
특징
- 01
- 디젤 엔진의 동력을 단입 입력에서 3축 출력으로 분할하여 3개의 유압펌프 구동
- 02
- 베어링 수명 B10 Life 기준 20,000HR이상 확보
- 03
- 연료효율을 향상시켜 연료 소비량 최소화 가능
- 04
- 친환경 고효율 부품
( PTO = Power Take Off )
| 아이템 | 적용 | 사양 |
|---|---|---|
| PTO Gearbox | 90 ~ 100 ton Excavator | Rated Power : 448 kW Max. Input Speed : 1,800 RPM Max. Input Torque : 2,750 Nm |
선회 감속기
- 굴착기 차체를 360도 돌려주는 선회 감속기입니다.
적용
- Excavators
특징
- 01
- 컴펙트하며 강력한 파워를 전달합니다.
- 02
- 최적의 설계로 고(高)토크 용량을 자랑합니다.
- 03
- 엄격한 내구성 테스트와 필드검증을 통해 안정성이 검증되었습니다.
- 04
- 베어링 수명이 길며, 높은 구동효율과 향상된 선회력을 자랑합니다.
| 아이템 | 적용 | 사양 |
|---|---|---|
| RG250 | 5 ton Slewing Device | Ratio 1/19.4 |
| RG400 | 8 ton Slewing Device |

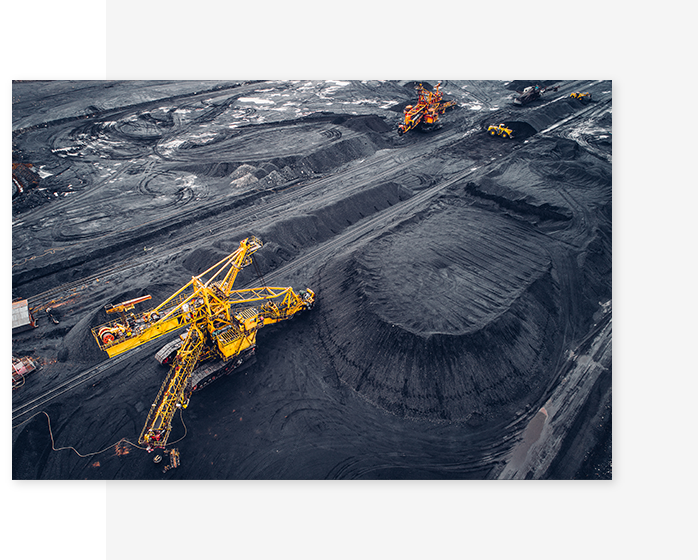

마이닝 & 시멘트
마이닝 & 시멘트에 필요한 다양한 종류의 기어 및 감속기를 제공합니다.

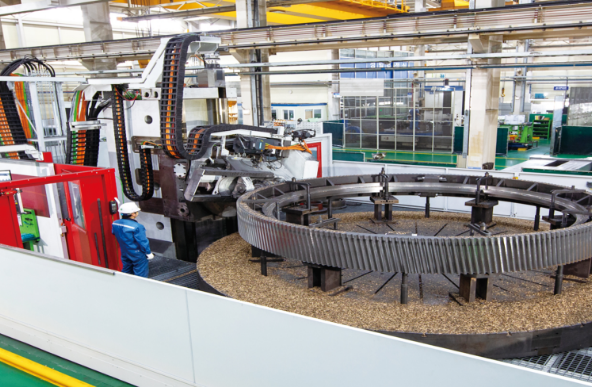

거스기어
시멘트, 마이닝, 제철 등 다양한 산업의 대형 설비에 소요되는 초대형 기어 입니다.
치절, 치연삭 등 기어 가공 공정을 자체적으로 진행하며, 직경 8M 이상의 대형기어까지 첨단 측정 설비를 활용하여 완전한 치형 data를 확보할 수 있습니다.

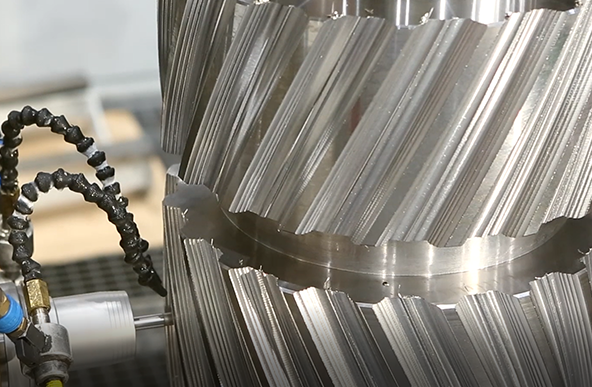

헤링본 기어
더블 헬리컬 기어의 중간 틈(Gap)이 매우 좁은 특수 기어입니다. 직경 8미터 이상의 초대형 기어에 특수 밀링 스핀들을 이용하여 Gap 0mm까지의 헤링본 형상을 가공할 수 있습니다.
최소 기어 Gap : 0 mm
모듈 : 최소 1~60
직경 : 최대 8,000 mm

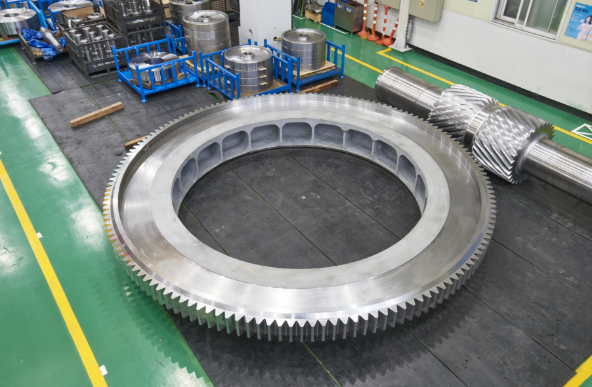

스윙 랙
초대형 마이닝 장비의 선회 시스템에 활용되는 대형 기어입니다. 동력부와 연결된 피니언 감속기에서 동력을 받아 장비가 선회할 수 있도록 동력을 전달합니다.
모듈 : 최대 60
직경 : 최대 8,000 mm
정도 : DIN 8 Grade

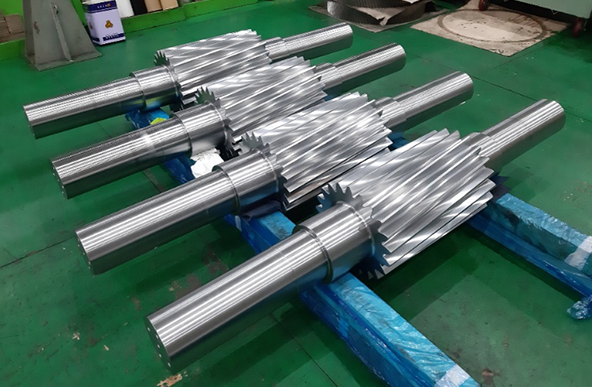

장축 피니언
2미터 이상의 장축으로 구성된 피니언 입니다. 당사는 5미터 길이의 축 까지 선삭, 치절, 열처리 ,치연삭 등 핵심공정을 자체적으로 진행하고 있습니다.
모듈 : 최대 60
직경 : 최대 2,500 mm
정도 : DIN 5 Grade

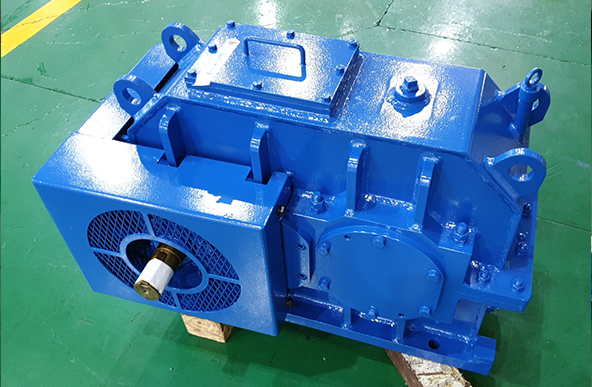

감속기
광산 중장비, 컨베이어 그리고 시멘트 볼 밀 등의 대형 설비에 동력원의 힘을 전달하는 감속기 입니다.
고객이 필요 시 자체 설계로 진행하며, 변형 해석, 베어링 해석, 유체 해석까지 가능합니다.
전 세계 100개 이상의 현장에 납품 실적을 보유하고 있습니다.
납품실적
| Date | Description | Specification | Q’ty |
|---|---|---|---|
| 2021 | 거스기어 | M25 x 222T x 355B (OD Ø 5,595 mm) | 2ST |
| 2019 | 거스기어 | M33.87 x 152T x 241.30B (OD Ø 5,287.59 mm) | 6ST |
| 2019 | 거스기어 | M25 x 160T x 150B (OD Ø 4,050 mm) | 3ST |
| 2018 | 거스기어 | M49 x 78T x 500B (OD Ø 3,845 mm) | 2ST |
| 2017 | 거스기어 | M27 x 164T (OD Ø 4,487 mm) | 2ST |
| 2016 | 거스기어 | M20 x 198T x 235B (OD Ø 4,016 mm) | 7ST |
| 2014 | 거스기어 | M27 x 143T (OD Ø 3,919 mm) | 2ST |
| 2013 | 거스기어 | M25 x 156T (OD Ø 3,850 mm) | 2ST |
| 2012 | 감속기 | 220 kW x 1,200 RPM x 1/35 | 10ST |
| 2009 | 감속기 | 22 kW x 6P x 1/120 | 22ST |

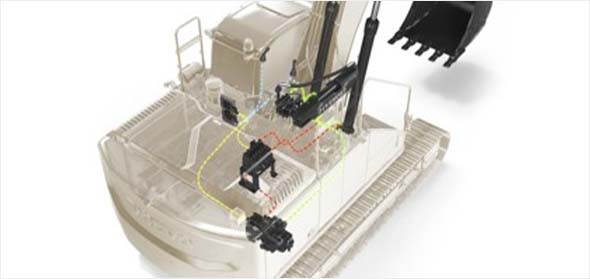

전기 시스템
전기식 건설중장비 및 상용차량에 적용되는 각종 기어박스의 최적화 솔루션을 제공해 드립니다. (주행, E-PTO 등)

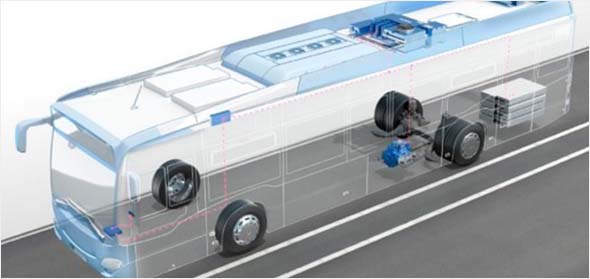

전기 트랙션 시스템
- 적용 전기 굴착기 & 버스
- 용량 120kW x 10,000 RPM

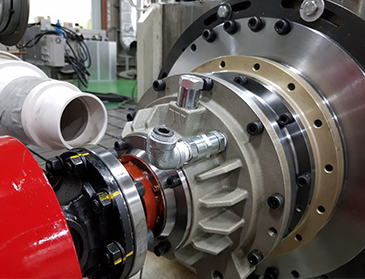

하이브리드 트랙션 시스템
컴팩트한 사이즈에 브레이크가 내장되어 있으며 고속 저토크의 모터 동력을 저속 고토크로 변환하여
고효율, 높은 구동토크로 다양한 건설중장비에 적용 가능합니다.

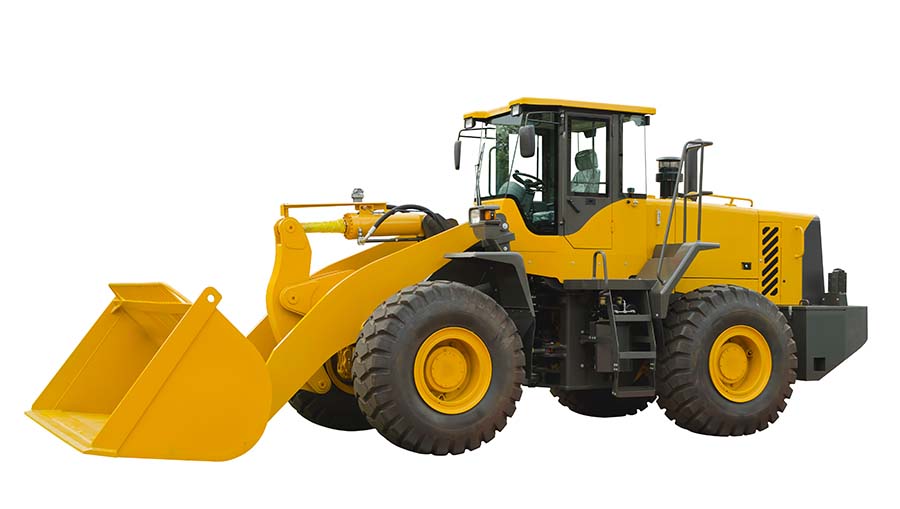

- 적용 하이브리드 휠 로더
- 용량 120 kW x 8,000 RPM
- 하이브리드 휠 로더 인휠 드라이브
| 모터 파워 | 최대 견인 토르크 | 최대 입력축 속도 | 감속비 | 중량 (약) |
|---|---|---|---|---|
| 120 kW | 112,570 Nm | 8000 RPM | 1 / 75.4 | 720 kg |
